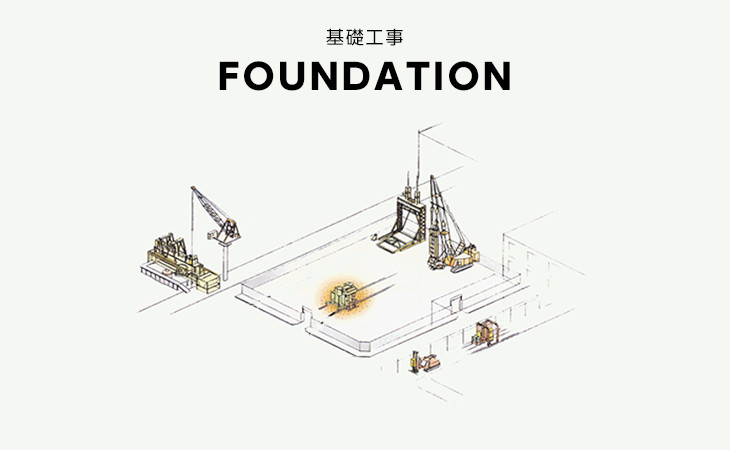

基礎工事

03

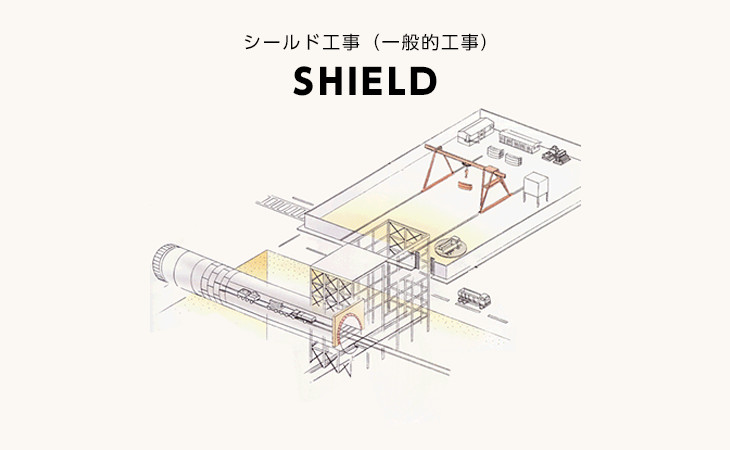

シールド工事一般

04

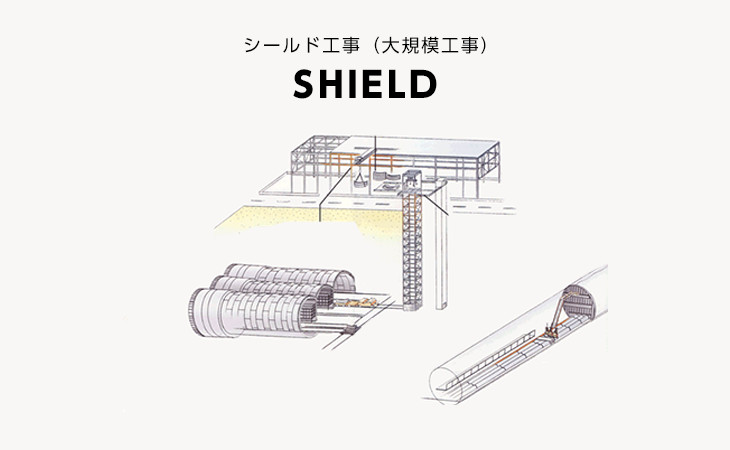

シールド工事大規模

05

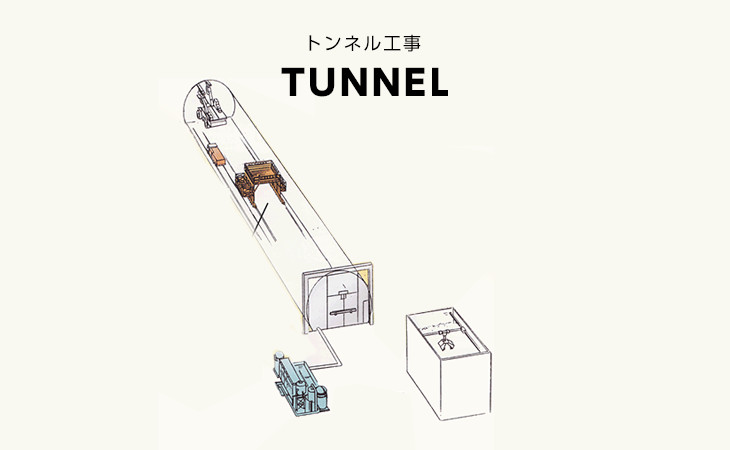

トンネル工事

06

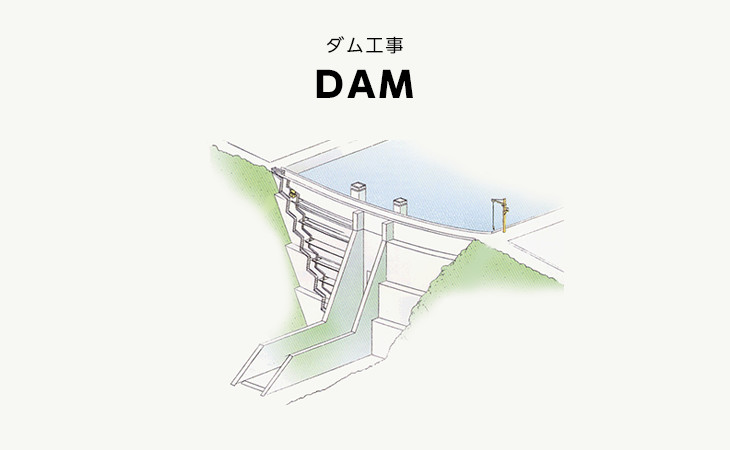

ダム工事

07

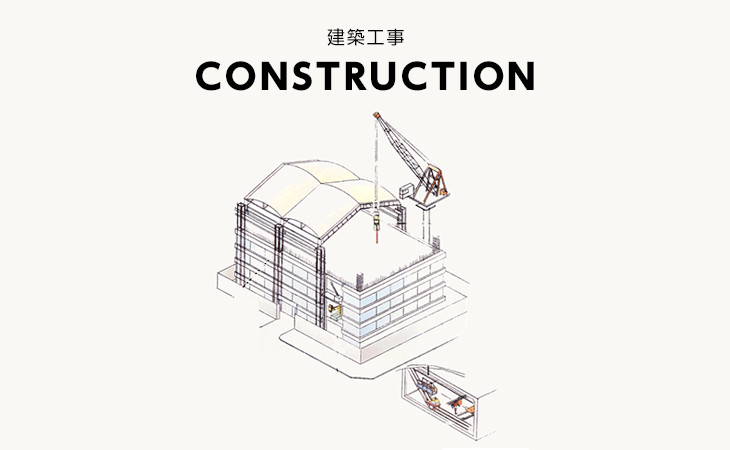

建築工事

08

製缶

カタログ一覧

特許について

種類 名称 概要 商品
特許(共同)

セグメント搬送台車

※5

 油圧ジャッキによりセグメントを台車に搭載したまま進行方向と直行方向に
所定量だけスライドできるセクゼメント搬送台車。		 運搬台車(スライド台車)
特許(共同) 急傾斜搬送用ベルトコンベア 二枚のベルトで包み込む密閉搬送方式による荷こぼれ・発塵が
ほとんど無い垂直ベルトコンベア。		 土砂搬出設備(スライド鋼車+垂直コンベア)
特許(共同)

シールド工法のエントランスパッキン

※1

 複数のゴムパッキンと押圧機構としてエアーバックを配置して
異形シールド工法に対応できるエントランスパッキン。
特許(共同) 被搬送物の搬送方法及び搬送装置 複数の作業領域を被搬送物を積み替えなく移動できる搬送装置。
特許 土砂バケツ自動転倒装置 土砂バケツの土砂を転倒台等を使用しないで任意の場所でバケツを
転倒して土砂を排出できる装置。		 自動転倒式鋼車
実用新案

シールド工事用ケーブルハンガー装置

※3

 シールド初期掘進時におけるケーブル類の送り出し作業を容易に行えて、
他の作業も妨げないケーブル類支持装置。		 ケーブルハンガー装置
実用新案

シールド機の横移動装置

※2

 シールド発進架台に直接シールド機を載せてそのままスライドレール上を
軽く横移動でき、移動後もそのまま発進できる装置。
実用新案 コンクリートバケット バケットが定位置で正確に安全に横倒しができて
ミキサ車より生コンが投入できるとともに、
ピンチバルブを遠隔操作して生コンが打設できるコンクリートバケット。		 コンクルット
実用新案 土砂バケツの開閉装置 土砂バケツを吊ったまま巻上装置に負荷をかけないで底蓋を安全に能率的に
開閉して土砂を排出できる装置。		 自動底開き鋼車
実用新案 シールド機用坑口パッキング締付装置 ワイヤーによるパッキン片の締付を効果的に行うとともに膨らみを抑えて
シールド機到達時の水と土砂の流出を止めることができる締付装置。
実用新案

シールド機用エントランスパッキング装置

※1

 シールド機の偏芯に対してフレキシブルに対応できるフラップによる
エントランスとの確実な止水性を確保できるパッキン装置。		 シールドエントランス
実用新案

シールド機用坑口エントランス装置※1

 袋ナットとボルトによりエントランス金物とコンクリート型枠の組立、
取付を共用できるようにして、迅速性と経済性に優れたエントランス装置。		 シールドエントランス

特許(共同)

トンネル用資材搬送機構

※4

 狭隘な小口径トンネル坑内で簡易的な機械機構で資材の荷下ろしができる装置。 セグメント搬送装置
特許(共同) シールド機用エントランス水密装置 ※1 エントランスの水密性を確保するために従来のゴムパッキンとさらに
柔軟性が大きいスポンジ等を設けたエントランス装置。		 シールドエントランス
特許 土砂搬送用転倒式鋼車 従来のグランピー式に替わる土砂や水漏れが生じない横倒し式の土砂搬送鋼車。
特許 車両用ターンテーブル 工事現場等に簡単に設置でき、大型車輛等の重量物を旋回させることができるターンテーブル。 薄型ターンテーブル
特許(共同) 吊り下げ式生コンクリートバケツ 流動性の悪い低スランプの生コンクリートをクレーン等に吊り下げて運搬することができ、かつ、生コンの残留を抑えて排出できる生コンクリートバケツ。 土木用コンクルット
公開特許
(共同)		 土砂搬出システム 揚土された掘削土砂を仮置きする土砂ピットやホッパを不要とし、掘削土砂を効率的にダンプに搬出できる土砂搬出システム。
